2 - Topographie / hydrographie

Sources de données

BâtimentsBD TOPO V3 — IGN Géoplateforme (BDTOPO_V3:batiment)
HydrographieBD TOPO V3 — IGN Géoplateforme (BDTOPO_V3:troncon_hydrographique)
Courbes de niveauIGN Élévation (ELEVATION.CONTOUR.LINE:courbe) — équidistance 5 m
Topographie LiDAR HDIGN LiDAR HD — MNT 0,5 m — courbes 20 cm / 1 m / 5 m — script A4_carte3_lidar.py (via lidar_compute.sh)



Extraits cartographiques

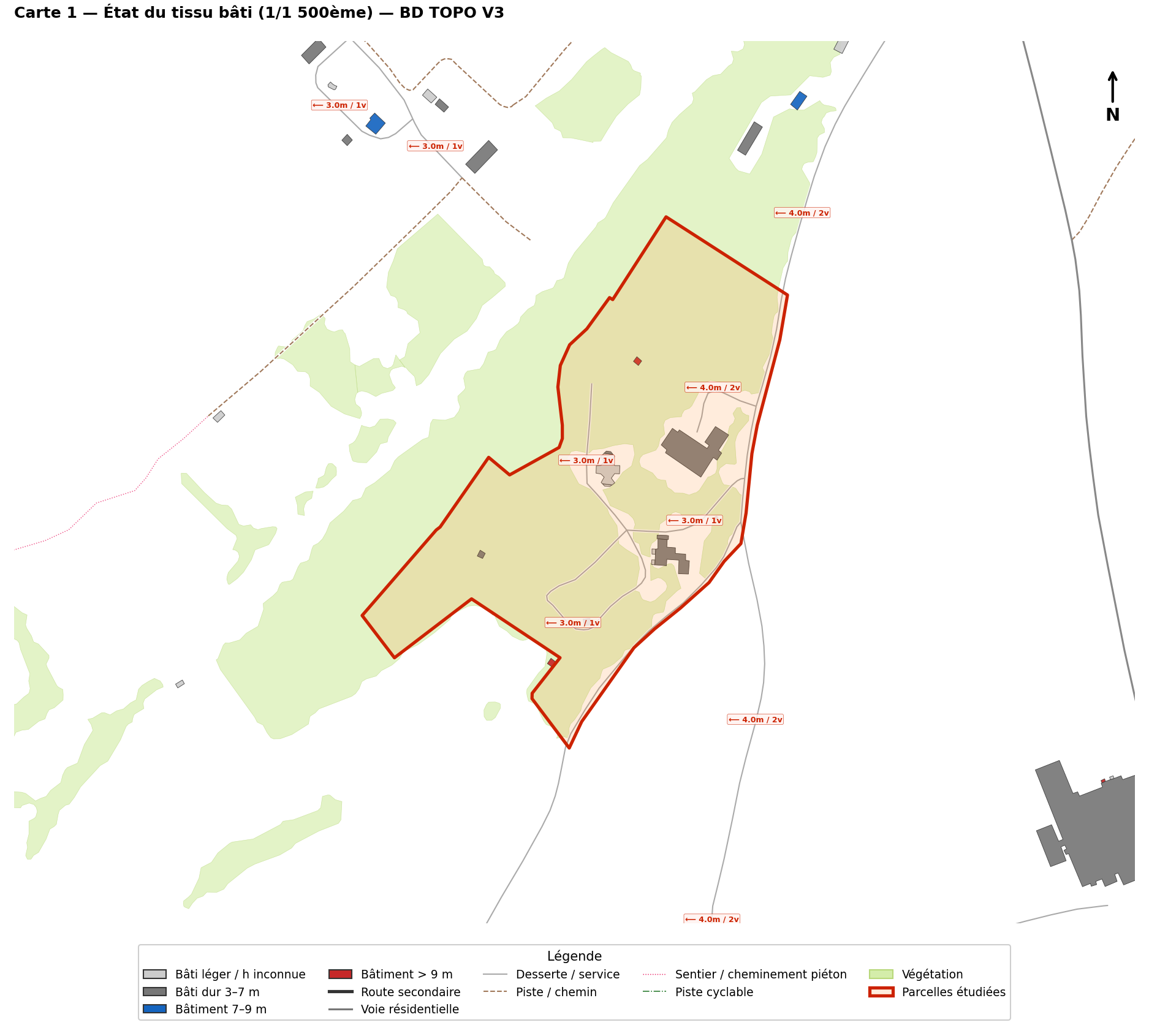

Carte 1 — État du tissu bâti (1/1 500ème) — BD TOPO V3

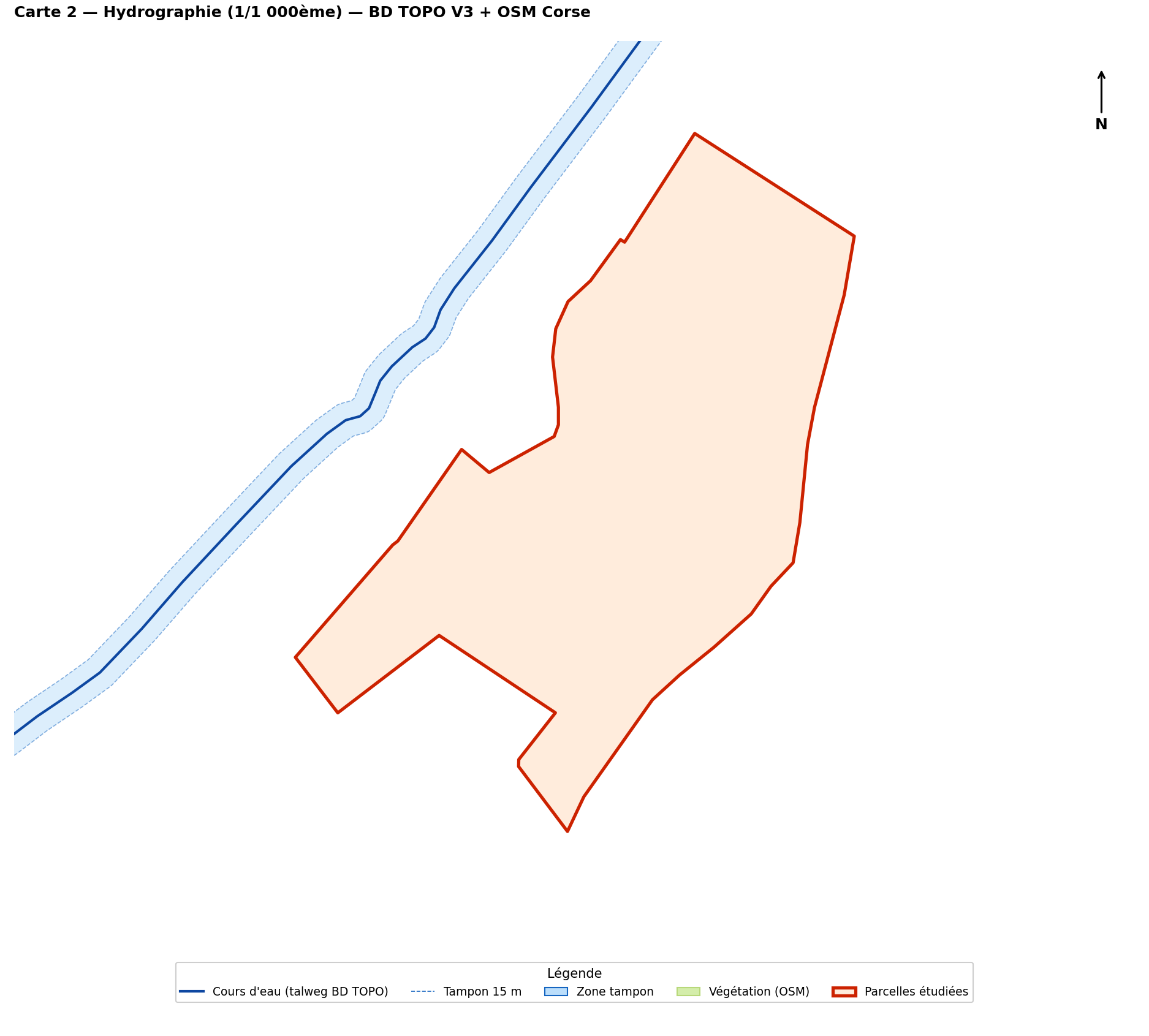

Carte 2 — Hydrographie (1/1 000ème)

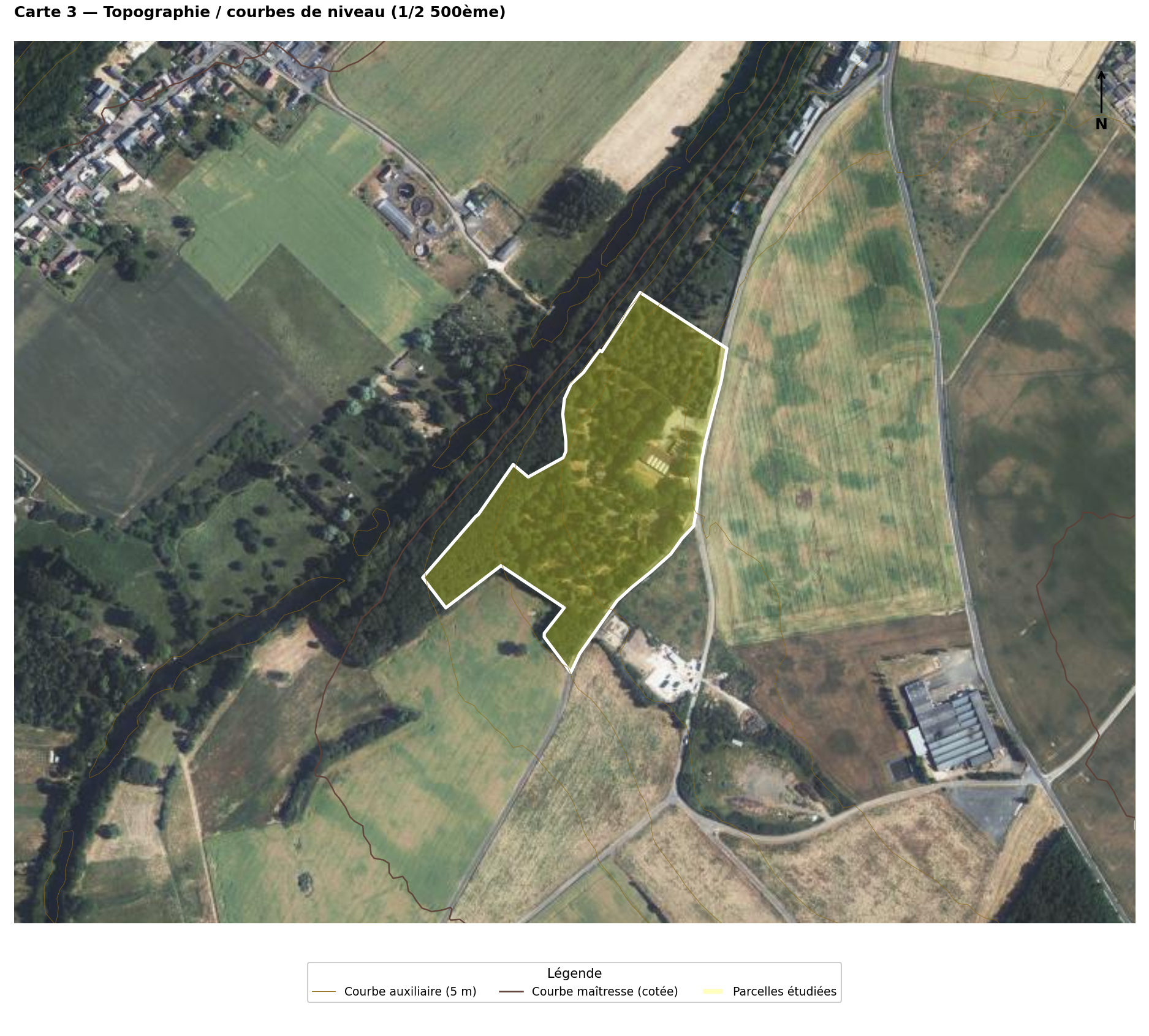

Carte 3 — Topographie / courbes de niveau (1/2 500ème)

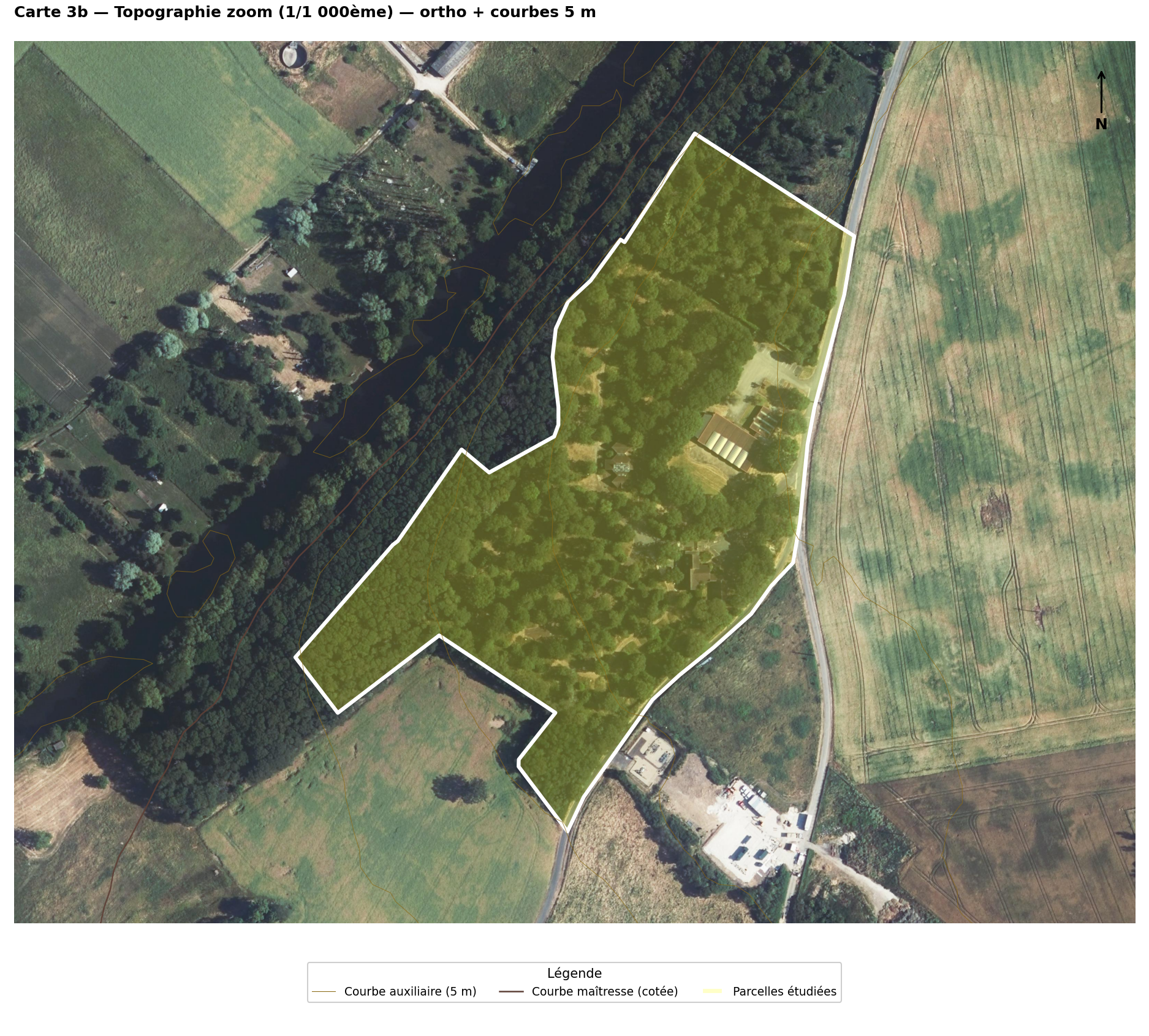

Carte 3b — Topographie zoom (1/1 000ème)

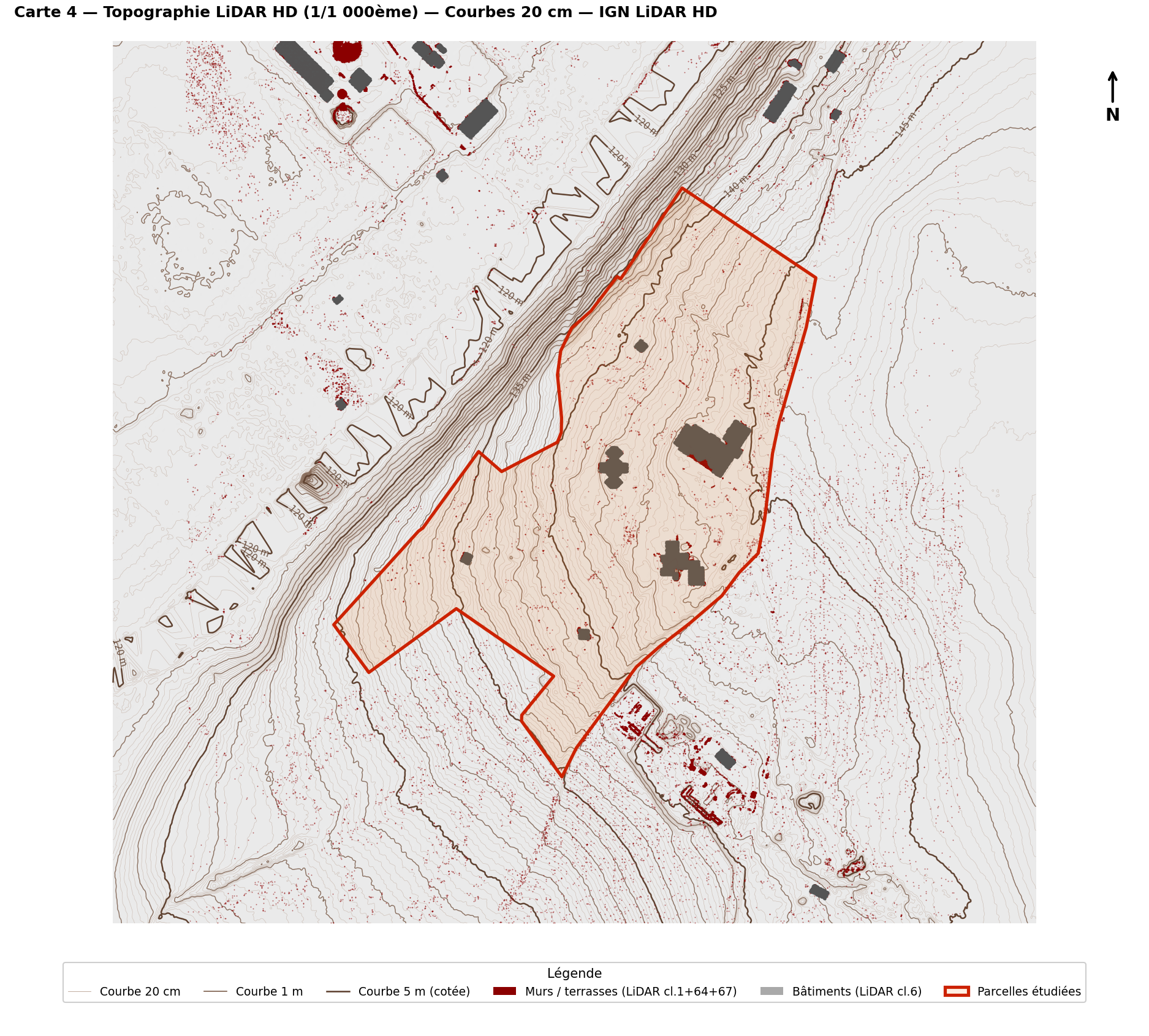

Carte 4 — Topographie LiDAR HD (1/1 000ème)


Source : IGN LiDAR HD — 4 dalle(s) : LHD_FXX_0579_6787_PTS_C_LAMB93_IGN69, LHD_FXX_0580_6787_PTS_C_LAMB93_IGN69, LHD_FXX_0579_6788_PTS_C_LAMB93_IGN69, LHD_FXX_0580_6788_PTS_C_LAMB93_IGN69 — MNT 0,5m — courbes 20 cm / 1 m / 5 m cotées — Murs et terrasses (cl.1+64+67) — Bâtiments (cl.6)



bash ~/alteris/scripts/260608-foncier_compute.sh ~/alteris/Foncier/scripts/A4/260602-A4_carte3_lidar.py --insee 28051 --bookstack_page_id [id_page_2]



Note méthodologique

  • Bâtiments classés par hauteur : gris clair (h inconnue/légère), gris foncé (< 7 m), bleu (7–9 m), rouge (> 9 m)
  • Hydrographie : trait central bleu continu + tampon 15 m en pointillé
  • Courbes de niveau à 5 m d'équidistance — courbes maîtresses cotées tous les ~25 m
  • Carte 3b : zoom 1/1 000 sur ortho haute résolution pour lisibilité du relief immédiat
  • Carte 4 LiDAR : MNT 0,5 m, courbes 20 cm / 1 m / 5 m — à lancer via lidar_compute.sh (calcul intensif RAM)
